CHAUFFAGE ET AUTRES CIRCUITS FERMÉS

Enfin la solution aux problèmes de boues et de corrosion dans les circuits de chauffage
Les conditions non naturelles qui règnent dans un circuit de chauffage quel qu’il soit, et plus particulièrement un plancher chauffant basse température, peuvent produire en quelques années une eau noire et nauséabonde, ce qui se traduit par une baisse du rendement, des robinets de radiateurs et des pompes bloqués, des phénomènes de bruit dans la chaudière et les canalisations, des circuits de plancher chauffant ou des radiateurs bouchés, ainsi que des problèmes de corrosion.

Plus la qualité de l’eau est mauvaise, plus le colmatage (embouage) est important.

Un dépôt de seulement 1 mm d’épaisseur dans les tuyaux de chauffage, les échangeurs de chaleur ou les radiateurs se traduit par une augmentation de la consommation d’énergie pouvant aller jusqu’à 10%.

Pour en savoir + sur les traitements de l'eau qui chauffe et raffraîchit
pLancher chauffant REHAU avec plaques à plots
cliquez pour agrandir l'image pLancher chauffant REHAU avec plaques à plots
Tuyau de chauffage au sol bouché
Tuyau de chauffage au sol bouché
Cette soupe brune qui sort du chauffage
Cette soupe brune qui sort du chauffage
Par ailleurs, les travaux d’entretien rendus nécessaires par ce colmatage coûtent cher.

La solution traditionnelle, c'est:
  • Injecter dans le circuit un produit chimique pour décoller, fluidifier la boue
  • Vidanger entièrement les circuits de chauffage, la chaudière, les tuyaux d'alimentation, l'ensemble des tuyaux du chauffage au sol, les radiateurs et rincer jusqu'à ce que l'eau sorte claire.
  • Remplir à nouveau à l'eau, en y ajoutant très souvent un produit chimique contre l'embouage et la corrosion

En tout, il faudra compter une 1/2 journée jusqu'à 1 journée ou 2 de travail pour 2 monteurs !



Soit de 600,- à 1400,- €, en moyenne !



Et.......dans 6 à 8 ans.....il faudra recommencer !

Et, inutile de le péciser, le produit de traitement chimique mélangé à l'eau du chauffage (qui est classé parmis les déchets spéciaux) va tranquillement atterrir dans le caniveau, merci pour l'environnement !

 PETITES INSTALLATIONS

vivificateur EWO chauffage série HWO
vivificateur EWO chauffage série HWO
La solution EWO la plus simple, pour des petites installations de 20 à 25 kW, avec au maximum 100 L d'eau: faire installer sur le circuit de chauffage un petit vivificateur, série HWO pour retrouver au bout d’un ou 2  mois déjà, une eau claire et transparente.

Et c'est une démarche écologique, sans chimie, sans électricité et sans entretien.

Et c'est une solution durable, le problème est réglé, une fois pour toutes !

L’eau noire et nauséabonde, c’est fini !

Et l’ambiance ressentie dans l’ensemble de la maison sera beaucoup plus agréable !
(Un radiesthésiste vous dira que le niveau vibratoire de la maison est beaucoup plus élevé)



Et si on veut traiter l'eau du chauffage à titre préventif, lors de l'entretien de la chaudière par exemple, sans avoir à vidanger toute l'installation, c'est d'installer un vivificateur EWO HWO en taille 1/2" directement sur le départ d'une boucle de plancher chauffant, après le collecteur.

Fermer les vannes du collecteur, faire sortir 1 ou 2 litres d'eau pour anuller la pression, insérer EWO sur le départ d'une boucle du plancher chauffant (choisir celle qui est toujours ouverte, avec le débit le plus important), ouvrir à nouveau les vannes, contrôler l'étanchéité, vérifier la pression d'eau, rectifier si nécessaire.... et c'est tout !

Si d'autres travaux sont prévus qui nécessitent la vidange des circuits de chauffage, on pourra dans ce cas installer HWO en taille 3/4" ou 1", en chaufferie, soit au départ du circuit plancher chauffant, après la pompe et la vanne de mélange, soit au retour avant chaudière si c'est un système de chauffage haute température (>70°C) uniquement composé de radiateurs.
Exemple d'installation d'un vivificateur HWO sur un collecteur
Exemple d'installation d'un vivificateur HWO sur un collecteur

 Filtration efficace + vivification + pot à boue



Pour les installations avec une pompe à chaleur dans le résidentiel, des chaudières au sol avec échangeurs à plaques et des puissances moyennes avec une capacité qui peut aller jusqu'à 5000 L

Filtre / activateur EWO HB-PRO
cliquez pour agrandir l'image Filtre / activateur EWO HB-PRO





         Une autre solution, plus radicale, c'est le filtre / activateur pour l'eau de chauffage


EWO HB-PRO

 Le montage d’un filtre sur le retour d’un circuit de chauffage, destiné à protéger l'échangeur du générateur, ainsi que toute l'installation est recommandé.

 De nombreux fabricants (de pompes à chaleur par exemple) imposent un filtre à tamis sous peine d’annulation de leur garantie.

 Et lorsqu’il s’agit d’installer une pompe à chaleur ou une chaudière comportant des échangeurs à plaques, sur une ancienne installation réalisée en tubes d'acier noir bien encrassés qui totalisent 30 ou 40 années de service, cela veut dire une obstruction possible des petits filtres à tamis imposés, tous les 2 ou 3 mois !

 Mais la filtration seule ne suffira pas à assurer une protection durable du circuit de chauffage.

 Parce que la boue continuera à se former !

 C’est pourquoi, nous vous proposons un ensemble EWO série HB-PRO, qui réunit dans un seul appareil :

  •  Un filtre à tamis de grande dimensions (un cylindre d'environ 20 cm de haut) d'une finesse de 100 ou 200 microns pour arrêter les particules.
  • Un module de vivification, dont l’efficacité a déjà été prouvée des milliers de fois depuis + de 23 ans pour empêcher la boue de se reformer.
  • Et grâce à sa contenance, et à la présence d'une vanne de vidange 1/4 de tour fournie, il peut également faire office de pot à boues
  • Et dorénavant il est livré avec une coque isolante pour ne pas gaspiller l’énergie
  • En savoir +
Filtre-vivificateur avec ses accessoires
Filtre-vivificateur avec ses accessoires
Vue éclatée avec coque isolante
Vue éclatée avec coque isolante
Filtre-vivificateur complet, isolé
Filtre-vivificateur complet, isolé
Les avantages décisifs

  •  Protection de l’ensemble de l’installation, ainsi que ses composants, des particules  en suspension et des résidus d’installation.
  •  Le débit d'eau de chauffage restera constante dans le temps.
  •  L’eau de chauffage restera toujours propre et cristalline, aussi claire que celle du robinet !
  •  Augmentation de l'indice pH de l'eau (diminution de l'acidité)
  •  Améliore le « climat » des pièces chauffées (l’eau est vivifiée, le niveau vibratoire remonte)

Domaines d’utilisation :

- Pour tous types d’installations de chauffage, surtout en installation neuve, et plus particulièrement avec des pompes à chaleur, même équipées de ballons tampons, - Pour les nouvelles chaudières gaz à condensation avec une très faible contenance en eau et un échangeur de forme complexe.

Capacité de l'installation pouvant aller jusqu'à 2000 ou 3000 litres

Autre usage:
Cet appareil est également très intéressant pour filtrer et activer l'eau du circuit primaire (eau de la nappe phréatique) d'une pompe à chaleur eau / eau, et protéger l'évaporateur.  Remplace l'échangeur intermédiaire souvent utilisé.
Accepte des débits importants ( > 10 m3/h)

Contenu de la livraison :
o   Porte filtre complet, en laiton avec 2 manomètres 0 – 4 bars (contrôle de la perte de charge)
o   Tamis filtrant inox suivant finesse choisie: 50, 100, 200, 500 µm (recommandé 100 ou 200 µm)
o   Robinet de purge et chasse de boue 1/4 de tour et clé de montage en métal
o   Module d’activation EWO innovant intégré
o  Une coque d'isolation en polypropylène expansé 100% recyclable d'un démontage très simple pour la maintenance

Installation :
Votre installateur le montera en ligne, sur le retour du circuit, avant le générateur, entre 2 vannes d’isolement. Le sens de passage de l’eau devra être respecté

Existe en 1", 1"1/4, 1"1/2 et 2"






Vue éclatée du filtre / activateur HB-PRO
Vue éclatée du filtre / activateur HB-PRO
cliquez pour agrandir l'image



Après une année de fonctionnement sur une installation ancienne avec un plancher chauffant, voila ce qu'on découvre, après démontage de l'ensemble HB-PRO.

Impressionnant, n'est-ce pas ?

LA solution active pour combattre les problèmes de corrosion et de boues

 Pour toutes les installations depuis les petites avec au moins 100 L de capacité jusqu'aux très grandes avec au maxi 12 000 L de capacité

EWO ACTIV MINI vue de face
cliquez pour agrandir l'image EWO ACTIV MINI vue de face
EWO ACTIV MIDI 1
cliquez pour agrandir l'image EWO ACTIV MIDI 1"
EWO ACTIV MAXI 1
EWO ACTIV MAXI 1"
cliquez pour agrandir l'image


Protection active contre la corrosion

+ Principe des anodes sacrificielles
+ Séparateur magnétique
+ Vivification / traitement naturel de l’eau EWO


Une des grandes plaies des circuits de chauffage et d'eau glacée, c'est la présence d'oxygène dissous dans l'eau.

Ceci est dû à la relative porosité à l'air des tuyaux en matériau de synthèse, aux nombreux raccords sertis et à compression, au multiples purgeurs automatiques.

Cet appareil est distribué depuis 2015 en France, il a été suivi sur des installations témoin depuis 2014 en Autriche.

L'ensemble des contrôles et mesures effectuées jusqu'à ce jour nous ont beaucoup appris. L'efficacité des anodes magnésium pour relever l'indice pH a dépassé toutes les prévisions du constructeur. Cette gamme a été complétée fin d'année 2019 notamment pour les petites installations.

En 2020 la gamme a encore été agrandie et diversifiée

Elle est disponible dans les gammes suivantes pour pouvoir coller au plus près des capacités en eau de l'installation:

  • ACTIV MINI 1" pour de petites installations domestiques puissance maxi 24 kW et contenance de 100 à 400 L, équipé d'une anode en magnésium et 1 séparateur magnétique.

  • ACTIV MIDI 1" pour des installations de contenance comprise entre 400 et 1200 L équipé d'une seule anode en magnésium et un séparateur magnétique, livré avec 2 coudes MF 1" en bronze.

  • ACTIV MAXI 1" pour des installations de contenance comprise entre 1000 et 2500 L équipé de 2 anodes en magnésium et un séparateur magnétique, livré avec 2 coudes MF 1" en bronze

  • ACTIV MINI 1"1/4 pour des installations de contenance comprise entre 400 et 1200 L équipé d'une seule anode

  • ACTIV MIDI 1"1/4 pour des installations de contenance comprise entre 2500 et 3000 L équipé d'une seule anode

  • ACTIV MAXI 1"1/4 pour des installations de contenance comprise entre 2500 et 5000 L équipé de 2 anodes

  • ACTIV MINI 1"1/2 pour des installations de contenance comprise entre 400 et 1200 L équipé d'une seule anode

  • ACTIV MIDI 1"1/2 pour des installations de contenance comprise entre 1200 et 4200 L équipé d'une seule anode

  • ACTIV MAXI 1"12 pour des installations de contenance comprise entre 2500 et 7000 L équipé de 2 anodes

  • ACTIV MINI 2" pour des installations de contenance comprise entre 2500 et 3000 L équipé d'une seule anode

  • ACTIV MIDI 2" pour des installations de contenance comprise entre 2400 et 7200 L équipé d'une seule anode

  • ACTIV MAXI 2" pour des installations de contenance comprise entre 5000 et 12000 L équipé de 2 anodes

  • ACTIV MINI 2"1/2 pour des installations de contenance comprise entre 2500 et 3000 L équipé d'une seule anode

  • ACTIV MIDI 2"1/2 pour des installations de contenance comprise entre 2400 et 7200 L équipé d'une seule anode

  • ACTIV MAXI 2"1/2 pour des installations de contenance comprise entre 5000 et 12000 L équipé de 2 anodes

Et les tailles plus grandes:

  • ACTIV en DN 80 et DN 100.

Pour des petites installations de moins de 100 L, il vaut mieux se tourner vers d'autres appareils de la gamme EWO, tels que la série HWO.

Sur des installations contenant des pièces en aluminium en contact avec l'eau, EWO Activ ne pourra pas être utilisé. Se tourner alors vers les appareils de la gamme ACTIV "ALU", HB-PRO ou Vital.

Sur des installations anciennes, dans lesquelles se trouvent des produits chimiques divers mélangés à l'eau (inhibiteurs de corrosions et produits contre la boue) il faudra vidanger et rincer très soigneusement l'ensemble des circuits et remplir à l'eau pure non adoucie.

Comment ça marche:
- La lente dissolution de(s) anode(s) sacrificielle(s) en magnésium va réduire le taux d'oxygène dissous. La valeur pH va être relevée par la présence de magnésium (alcalin) et se stabilisera.

- En plus, il y a un barreau séparateur magnétique, ce qui va faire disparaître de l'eau l'ensemble des particules en suspension réagissant à un aimant, si petites soient-elles.

- Et bien sûr, la technologie de vivification EWO est également présente, ce qui garantit durablement une eau de chauffage stable et de haute qualité, exempte de boues.

Protection contre la corrosion:
Les barreaux en magnésium vont lentement se dissoudre. Etant le matériau le moins noble, celui-ci va être "sacrifié".
Aussi longtemps qu'il y a du magnésium présent sur l'installation, la corrosion restera confinée sur ces anodes.
Et bien sûr, sans aucune chimie, sans électricité. C'est un produit durable.
Et pour prouver l'efficacité de la technologie EWO il est possible de réaliser une analyse de l'eau du circuit.




EWO Activ à bride e DN 65 à DN 100
EWO Activ à bride e DN 65 à DN 100
cliquez pour agrandir l'image
Installation avec EWO Activ 4
Installation avec EWO Activ 4" + 1 filtre HB-Pro
activ alu 1
cliquez pour agrandir l'image activ alu 1"mini
ewo activ alu 1
cliquez pour agrandir l'image ewo activ alu 1"maxi



ACTIV ALU

Afin de pouvoir utiliser l’appareil ACTIV lorsqu’il y a des éléments en aluminium au contact de l’eau dans les installations de chauffage (échangeurs de chaudières ou radiateurs par ex.) ACTIV ALU vient d’être commercialisé.

Il s’agit du même appareil que son prédécesseur, avec son barreau magnétique, la vivification EWO et sa capacité lui permettant de faire également fonction de pot à boue, mais il n’est pas équipé d’anode magnésium.

Dans le cas d’une évolution de l’installation (changement de générateur ou de radiateur) une anode pourra toujours être incorporée.

3 modèles sont commercialisés et dès à présent disponibles :

ACTIV 1"ALU mini

ACTIV 1"ALU maxi

ACTIV 1"1/4 ALU maxi

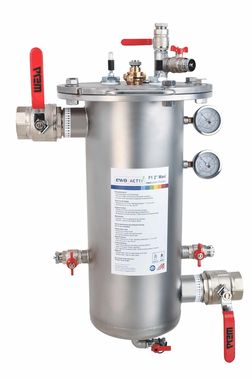

EWO ACTIV F1
EWO ACTIV F1

 EWO ACTIV F1



C'est la dernière nouveauté:



Il s'agit d'un appareil reprenant les spécificités de l'ACTIV, avec la même déclinaison en mini / midi et maxi  en 1" 1/2, 2" et 2"1/2 (DN 65), mais avec en plus un filtre d'une surface de 0.25 m² et la possibilité du nettoyage de l'appareil sans démontage en utilisant un courant d'eau du robinet sous pression !



Il y a même, compris dans la livraison 5 ml de tuyau caoutchouc avec les raccords et son crochet de rangement pour effectuer ce nettoyage !

Pour toutes installations depuis la maison individuelle jusqu'à la grosse chaufferie

 EWO VITAL

Adaptable à toutes les situations:
  • la maison individuelle
  • la grosse chaufferie dans le collectif
  • l'industrie
  • les circuits de refroidissement

Cet appareil polyvalent existe en taille 3/8" jusqu'à 2"  en filetage mâle, et pour les plus grandes dimensions, en raccordement à brides, pour l’industrie , le collectif ou le tertiaire  jusqu’à 8" et un débit de + de 100 m3/h
cliquez pour agrandir l'image

 Une exécution spéciale, étudiée et réalisée pour un industriel de la plasturgie, ci-dessous

EWO VITAL de fabrication spéciale en 16
EWO VITAL de fabrication spéciale en 16" - poids: 200 kq
EWO vital 16
EWO vital 16" vue de l'intérieur

 Diminuer le taux excessif de chlorures dans l'eau du chauffage

Même si l'eau de votre robinet, destinée à remplir votre installation de chauffage vous paraît excellente, certains réseaux de distribution et certains puits peuvent malheureusement contenir beaucoup trop de chlorures !
Ces chlorures (chlorures de sodium -sel de cuisine-, chlorues de potassium - potasse- et autres sels) peuvent provenir de l'épandage de sel sur les routes, de l'épandage d'engrais à base de potasse, des terrils provenant des mines de potasse (en Alsace), du sel rejeté par les adoucisseurs classiques (régénération) et qu'aucune station d'épuration ne peut traiter !

Le cahier du C.S.T.B. N° 3114 de mars 1999 recommande de ne pas dépasser 50 à 100 mg de chlorures (en fonction des métaux présents) dans l'eau de chauffage.
Chez nos voisins allemands, suisses et autrichiens le taux maxi ne devra pas dépasser 30 mg/L pour l'eau de chauffage !

Quelques réseaux ou captages, situés principalement dans les départements 67, 68, 59, 34, ainsi que toute la Côte Ouest (de la Bretagne jusqu'au Pays Basque), peuvent largement dépasser ces seuils. Il faudra se renseigner auprès des communes ou des sociétés distributrices.

Une trop forte concentration de chlorures pourra aggraver les phénomènes de corrosion.


Nous proposons une solution:  PERMASOFT 5000

 Installé sur le tuyau de remplissage, entre 2 vannes, PERMASOFT 5000 diminuera fortement les sels corrosifs comme les ions chlore, sulfate et nitrate grâce à des résines échangeuses d'ions à lit mélangé.

A ne pas confondre avec un adoucisseur qui lui, adoucira l'eau,(elle sera + agressive) et ne diminuera en rien les teneurs en chlorures.

Son installation est fortement recommandée en complément d'un EWO ACTIV ci dessus, si la teneur en chlorures est supérieure à 100 mg/L

Poids / Dimensions: Longueur 575 mm, poids 4.3 kg.
Raccordement DN20 / 3/4" - pression maxi 6 bars - débit maxi conseillé: 8 L/mn

La capacité de traitement d'une cartouche est de 400 à 600 L, suivant la dureté initiale de l'eau.

ANALYSE DE L'EAU DE CHAUFFAGE


Avant l'installation d'un appareil ou après la protection du réseau de chauffage ou tout autre circuit fermé avec la technologie EWO, il est possible de faire faire une analyse de l'eau.


Notre kit d'analyse contient:
  • 1 flacon à remplir avec l'eau de remplissage.
  • 1 flacon à remplir avec l'eau du chauffage après 4 à 6 mois de fonctionnement après installation.
  • 1 notice explicative.

Ensuite il ne reste plus qu'à nous faire parvenir l'ensemble, nous nous chargeons du reste.

8 à 10 jours après, vous recevrez un tableau avec les principales mesures: couleur, odeur, dépots, TH, pH, conductivité, valeur Redox, présence de différents métaux, chlorures, phosphates, sulfites, nitrates, ainsi que les valeurs de référence.

Ce résultat d'analyse prouvera à votre Client et au Bureau d'Etudes Thermique votre sérieux en tant que Professionnel, ainsi que l'efficacité de la technologie EWO.
En cas d'expertise suite à un problème de corrosion, vous pourrez le présenter et ainsi démontrer que le sinistre n'est pas dû à la qualité de l'eau du circuit.



 Des résultats d'analyse d'eau de chauffage, après quelques années avec EWO

 Une installation de chauffage à Bussang, dans le département des Vosges, équipée d'un filtre / vivificateur EWO HB-PRO, a fait l'objet d'une fiche Référence avec une analyse d'eau après 2 ans 1/2 de fonctionnement.

Les résultats sont conformes aux attentes, la valeur pH relativement basse lors du remplissage est maintenant compatible avec les différents métaux constituant l'installation.

Sans chimie ! En savoir +
 Une installation de chauffage et de raffraîchissement par eau glacée en Autriche, équipée avec EWO, mise en route en 2005, a été contrôlée après 5 années de fonctionnement.

A cette occasion, il a été procédé à une analyse de l'eau des circuits de chauffage et raffraîchissement.
Les résultats sont probants !
La technologie EWO a parfaitement tenu ses promesses !
Une fois de plus, preuve est faite qu'une installation n'a pas besoin de produits chimiques pour garder une eau claire, avec des paramètres qui permettent de voir l'avenir avec confiance. En savoir +


L’eau noire, nauséabonde (à gauche) des circuits fermés est remplacée par de l’eau claire et transparente réactivée, et, ce en quelques semaines ! Et fini les problèmes de corrosion.
